Toplantı Odası Mimarisi Akustik Tasarım Konferans Salonu İç Dekorasyon Tasarımı
1. Projeye genel bakış
Bu plan, konferans salonunun mimari akustik tasarım planını açıklamak için yaklaşık 176.1 m² inşaat alanına, yaklaşık 3 metre yüksekliğe ve yaklaşık 530 m³ kapalı hacme sahip bir konferans odasını örnek alır.
Konferans odasındaki ana akustik gereksinim, net konuşma seslerinin sağlanmasıdır.Bu, konferans odasında yankılanma süresinin (özellikle düşük frekanslı yankılanma süresinin) sıkı kontrolünü gerektirir ve düşük frekanslı yankılanma süresinin kontrolü, akustik alanda nispeten zor bir konudur ve dekoratif olmayanlarla değiştirilebilecektir. profesyoneller.
Tasarım gereksinimleri
Çeşitli parametreleri kontrol etmek, çeşitli kusurları ortadan kaldırmak ve iç akustik ortamın kalitesini iyileştirmek için tasarım hesaplamaları yoluyla "Tiyatroların, Sinemaların ve Konferans Odalarının Mimari Akustik Tasarım Kodu" ulusal standardına ve önerilen akustik göstergelere ve akustik önlemlere uygun olarak fonksiyonel odaların Normal kullanımını sağlamak için alanın.İç dekorasyon tasarımının hem güzel hem de pratik bir etki yaratmasını sağlayın.
Tasarım hedefleri:
1) İç mekan, uygun yankılanma süresi ve yankılanma frekansı özelliklerini elde eder ve orta frekanslı yankılanma süresi, iyi bir ses kalitesi ortamı ve ses netliği elde etmek için tam alan koşullarında 1.0s aralığında kontrol edilir.
2) Sessiz duran dalgalar, çarpıntı ekoları ve çoklu ekolar gibi akustik kusurlar.
2. Akustik tasarımın temel parametreleri
2.1 Yankılanma süresi
Yankılanma süresi T60, odadaki ses alanı sabit bir duruma ulaştıktan sonra odadaki ses kaynağı ses vermeyi bıraktıktan sonra ses basıncı seviyesinin 60dB azalması için geçen süreyi ifade eder.Bir odanın ses kalitesini değerlendirmek için en önemli objektif göstergelerden biridir.
T60'ın hesaplama formülü:
Bunlar arasında, iç mekan ortalama ses emme katsayısı:
V—oda hacmi, m³;
S—toplam iç yüzey alanı, m²;
α—iç mekan ortalama ses emme katsayısı;
m—havada ses azaltma katsayısı (M-1);
Si—odanın her bölümünün yüzey alanı, m²;
αi—Si'ye karşılık gelen ses emme katsayısı;
Nj—kişi veya nesne sayısı, m²;
αj—Ni'ye karşılık gelen ses emme katsayısı.
Yankılanma süresinin uzunluğu, dinlemenin etkisini doğrudan etkiler.Yankılanma süresinin çok uzun olması, dinlemenin netliğini etkileyecektir ve ses güçlendirme sisteminde uğultuya neden olabilir ve ses güçlendirme sisteminin ses iletim kazancına elverişli değildir.Çok kısa ise, ses kuru, zayıf ve doğal olmayan hale gelir ve bu da insanların normal ses ayırt etme yeteneğini etkiler.Bu amaçla, ses emici malzemelerin, uygun bir yankılanma süresi elde etmek için frekans karakteristik eğrisi temelde düz olacak şekilde makul bir şekilde düzenlenmesi gerekir.
2.2 Arka Plan Gürültüsü (RN)
Çevresel gürültü, temel olarak bina dışındaki çevresel gürültüyü ve bina içindeki çevresel gürültüyü içerir.
Bina dışındaki çevresel gürültü şunları içerir: trafik gürültüsü, fabrika gürültüsü, bina inşaat gürültüsü, iş gürültüsü, sosyal yaşam gürültüsü vb.
Binadaki çevresel gürültü şunları içerir: pompa odası, klima makine dairesi, asansör odası ve diğer ekipman odaları, lobi ve koridorlardaki insan akışından kaynaklanan gürültü ve üst düzey personelin faaliyetlerinden kaynaklanan zemin çarpma gürültüsü, vb. .
2.3 Düşük frekanslı rezonans ve ses renklenmesi gibi ses kalitesi kusurları yok
Bir çarpıntı yankısı, aynı orijinal dürtünün neden olduğu, hemen ardından gelen bir dizi yansıyan dürtüdür.Paralel yüzeyler arasında çarpıntı yankı fenomeni kolayca oluşturulur.
Akustik odaklama, sesin içbükey ark yüzeyi tarafından yansıtıldıktan sonra tek bir yere odaklanarak ses alanının eşit olmayan şekilde dağılmasına neden olduğu anlamına gelir.İçbükey ark duvarının ses odaklama olgusunu üretmesi çok kolaydır.
Konferans odasının dinleme etkisini iyileştirmek için, yalnızca salondaki yankılanma süresinin kontrol edilmesi değil, aynı zamanda sesin odaklanması ve çarpıntı yankısı gibi akustik kusurların ortadan kaldırılması, böylece salondaki sesin net ve net olması gerekir. ses alanı eşittir.
3. Mekanın akustik analizi
1. Toplantı odasının hacmi 528m³'tür, bu da insanların işitmesini bulanıklaştıran ekolar ve çoklu ekolar oluşturmak çok kolaydır.
2. Uzunluk 17,5 m, serbest ses yolu çok büyük ve yankı üretmek kolaydır.
3. Mekân, paralel duvarlara sahip dikdörtgen şeklindedir ve paralel duvarlar arasında titreşim yankılarının oluşması muhtemeldir.
4. Mekanın tavanı çatıya paraleldir ve yer karolarına paralel çoklu yansımalar oluşturmak kolaydır.Yukarıdaki fenomen, mekanda akustik kusurlara neden olacak ve seyircinin dinleme etkisini etkileyecektir.Akustik kusurları iyileştirmek ve ortadan kaldırmak için akustik malzemeler uygun şekilde kurulmalıdır.
4. Akustik öneri
duvar
Konferans odasının temel işlevsel gereksinimleri: esas olarak konferanslar için;İç mekan ses alanının tekdüzeliğini iyileştirmek, iç mekan konuşmasının netliğini sağlamak ve iç mekan yankıları, çoklu yankılar ve dalgalanan yankılar gibi akustik kusurları ortadan kaldırmak için, güçlü ses emilimine sahip ses emici malzemeler seçilecektir. kısa yankılanma süresinin kontrol edilmesi.
Toplantı odasındaki yankılanma süresini makul bir şekilde kontrol etmek, dekorasyon tasarım etkisini sürdürmek, binanın doğal akustik kusurlarını ortadan kaldırmak ve toplantının ses alanı tekdüzeliğini iyileştirmek için, toplantı odasında çeşitli akustik dekorasyon malzemeleri kapsamlı bir şekilde düzenlenmelidir. ve bu malzemelerin şekilleri ve özellikleri sıkı bir şekilde kontrol edilmelidir., kurulum açısı ve kurulum yöntemi.

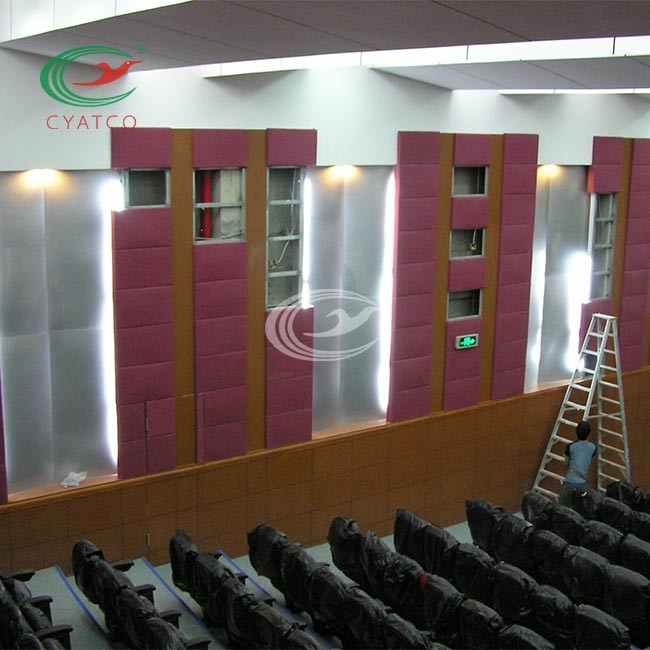

Duvara 90mm E sınıfı ses yutucu panellerin monte edilmesi tavsiye edilir ve montaj yüksekliği 3m'dir.Paralel duvardaki titreşim yankısı ve çoklu yankılar, duvarın ses emilimi yoluyla ortadan kaldırılır.
5. Tasarım etkisi
6.1 Dekorasyon güzel ve zarif ve görsel deneyim rahat ve iyi.
6.2 Ses emici malzeme, cam elyaf parçacıklarının toz kirliliğine, formaldehit kirliliğine sahip değildir ve yerdeki hava kalitesinin çevre koruma gereksinimlerini karşılar.
6.3'ün iyi bir tonu var.Yani, düşük, orta ve tiz orta derecede dengelidir.
6.4 Salondaki dinleme sesi, renklenme gibi ses kalitesi kusurları olmaksızın nispeten nettir.
6.5 Projenin uygulanmasından sonra, mekan içindeki akustik ortam ve ortam uygun olacak, tam alan yankılanma süresi endeksini karşılayacak ve ulusal standarda ulaşacaktır.
7. Açıklama
Tasarlanan ses emme etkisinin tasarım standartlarını karşılamasını sağlamak için alınan önlemler şunlardır:
1) Bu şema, belirli akustik malzemelere göre simüle edilir, analiz edilir ve hesaplanır ve tasarım etkisi, yalnızca tasarımın dayandığı akustik malzemelerin akustik parametrelerinin tam olarak takip edilmesiyle elde edilebilir.Yeni mimari akustik malzemeler değiştirilirse, kullanılmadan önce mimari akustik mühendisleri tarafından değerlendirilmeleri gerekir;
2) İnşaat kalitesi katı ve doğru olmalıdır.İnşaat sürecinde, inşaat, tasarımda onaylanan akustik malzeme parametrelerine uygun olarak yapılmalıdır.Herhangi bir değişiklik olması durumunda akustik mühendisine bilgi verilmeli ve ancak muhasebeleştirilip onaylandıktan sonra değiştirilebilir.
8. Beş adımlı hizmet süreci
01. Müşteri ihtiyaçlarını anlayın
İlk adım, müşterinin ihtiyaçlarını anlamaktır (sağlanan veriler: yerinde video, yerinde doğru CAD çizimleri, müşterinin sevdiği stil)
02. Uçak yerleşim planlaması
İkinci adım, değişiklik onaylandıktan sonra yerleşim planlamasıdır (ücret: tasarım şeması için depozito)
03. Şema Tasarımı Özelleştirme
Üçüncü adım, şema tasarımını (işlemelerin ve simülasyon yazılımının üretimi) özelleştirmek ve değişikliği onaylamaktır (ücret: tasarım şeması için son ödeme ve inşaat tasarım şeması için depozito)
04. Konstrüksiyon tasarım çizimi
Dördüncü adım, makine, ekipman, yangından korunma, su ve elektrik vb.nin profesyonel olarak yanaşmasını tamamlamak ve inşaat çizimlerinin çizimini tamamlamaktır (ücret: inşaat planı tasarımı ve inşaat depozitosu için son ödeme)
05. Şantiye takibi
Beşinci adım, şantiyeyi takip etmek ve fiilen değişiklik yapmak ve ayarlamaktır - inşaat tamamlanır.
